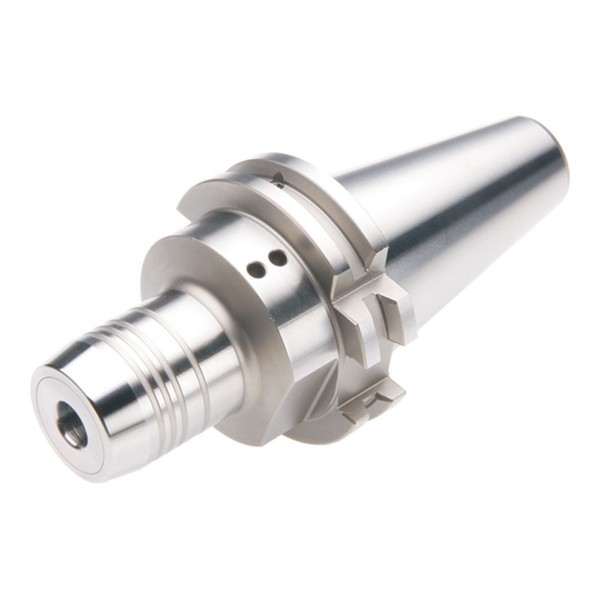

Hydro-Dehnspannfutter SK 50-10-150 DIN 69871 AD/B

Rabatte
461,16 € * 549,00 € * (16% gespart)

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • 503.H10.2
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN... mehr
Produktinformationen "Hydro-Dehnspannfutter SK 50-10-150 DIN 69871 AD/B"

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).


Hinweis:
l1 = max. Einstecktiefe l2 = max. Verstellweg


Lieferumfang:
Mit Spannschlüssel


  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet



Kühlkanalbohrung: NEIN
Balluffchip-Bohrung: JA
Kegelgröße: 50
Kühlung: AD/B
Typ: Hydro-Dehnspannfutter
Innenkühlung: Ja
Rundlauf: <= 0,003
Norm: Din 69871
Plananlage: Nein
klein_d: 10
Kegel: SK
gross_D: 30
gross_D1_mod: 50
klein_l1_mod: 42
klein_l2_mod: 10
gross_A: 150
Wuchtgüte: G6.3 | 15.000 1/min
klein_l3_mod: 115
